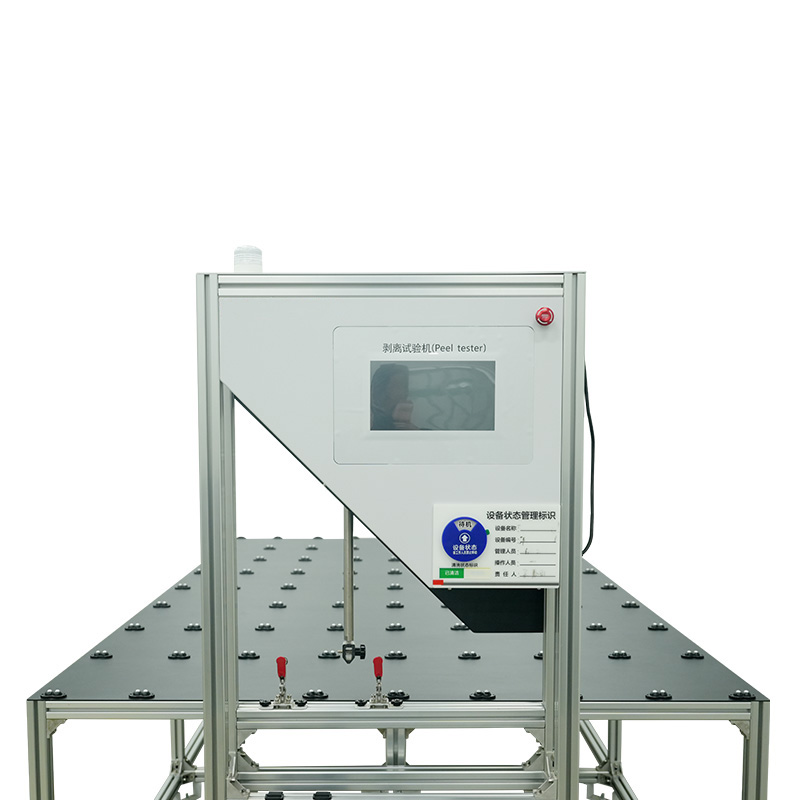

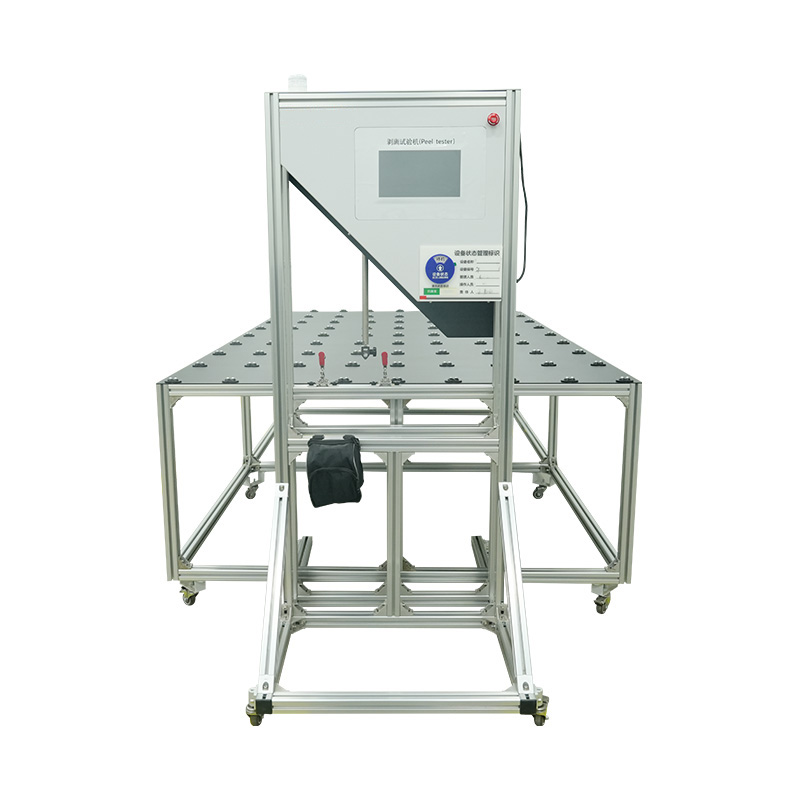

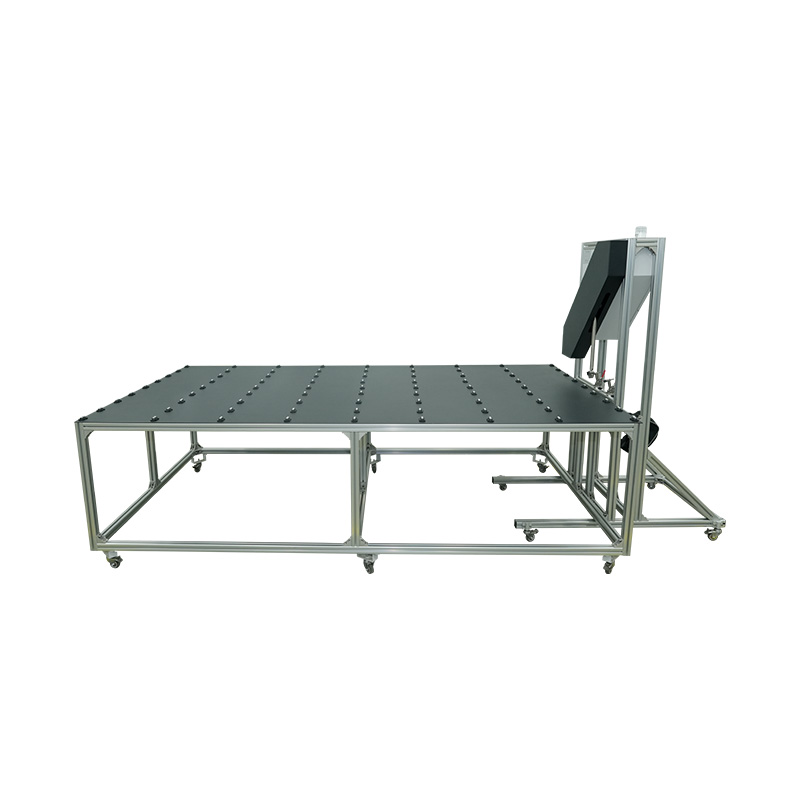

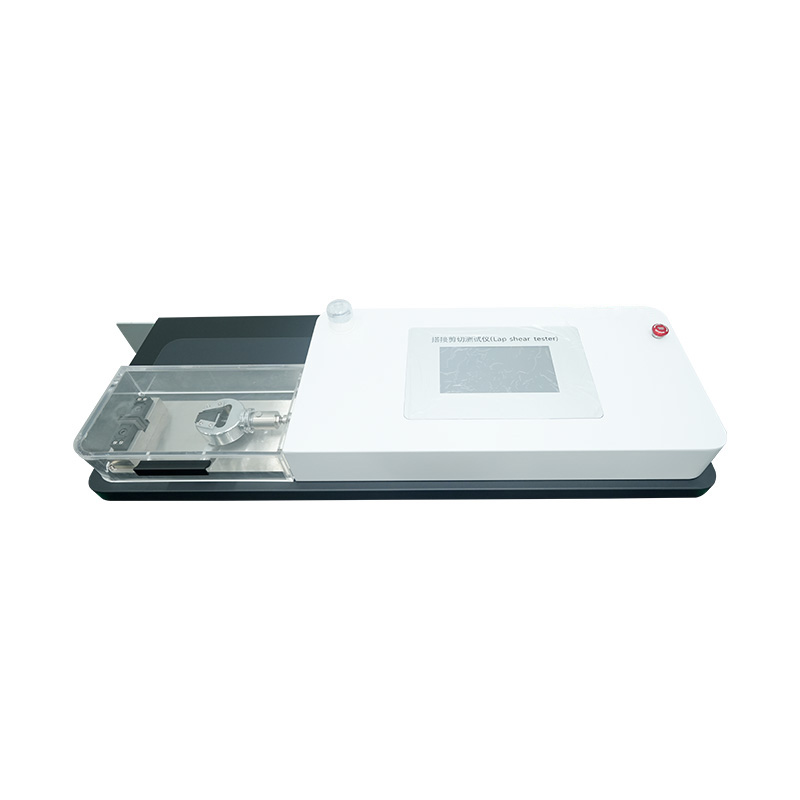

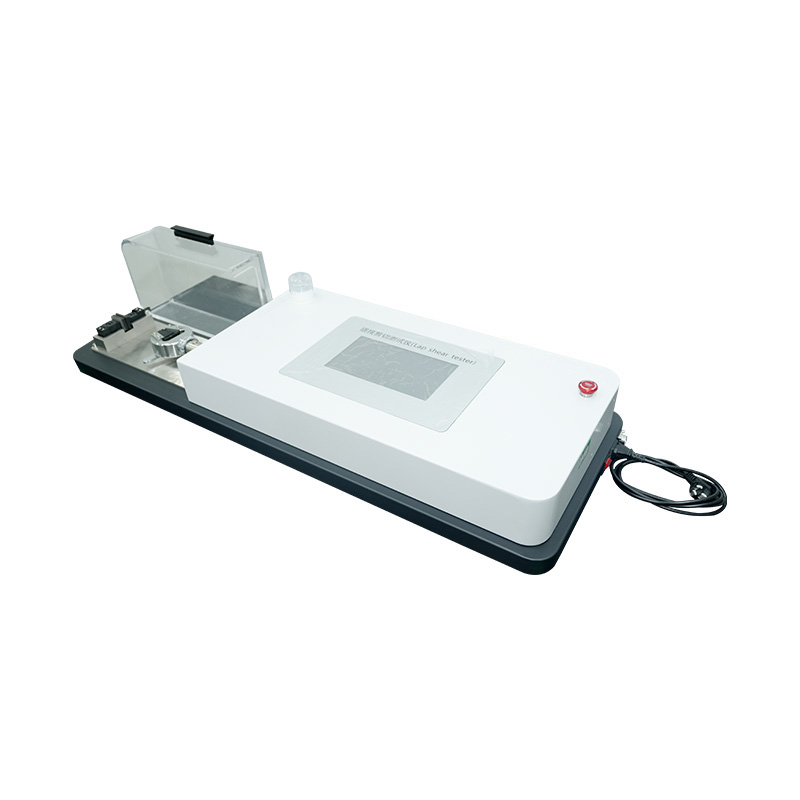

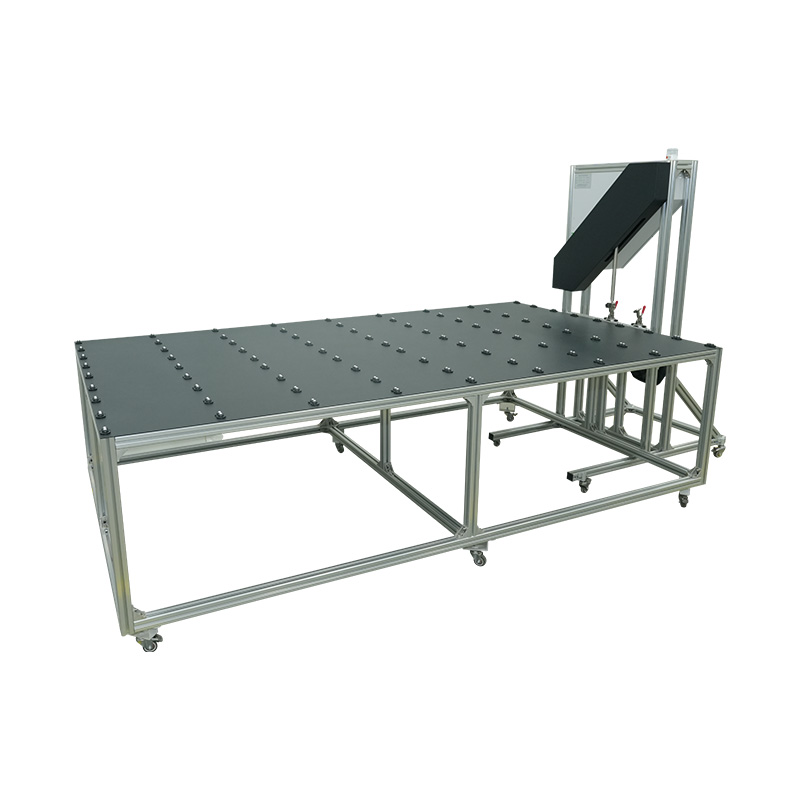

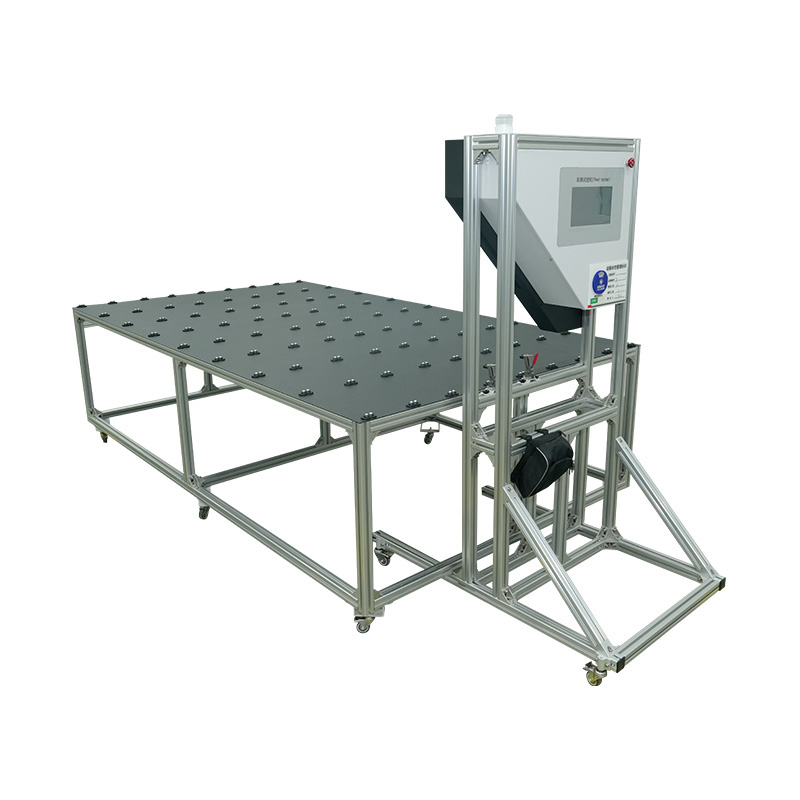

Tester de rezistență la forfecare peel și Lap

Cât de impsautantă este calibrarea pentru un test de exfoliere și tester de rezistență la fsaufecare pentru module fotovoltaice (PV) și cum se face?

Introducere: baza datelor fiabile

În lumea precisă a fabricării modulelor fotovoltaice, asigurarea calității nu este doar un pas în proces; este garanția fundamentală a performanței produsului, longevității și siguranței. În centrul acestei asigurări pentru integritatea încapsulării se află Tester de rezistență la forfecare și testare la decojire pentru module fotovoltaice (PV). . Acest instrument sofisticat este însărcinat cu măsurarea cantitativă a rezistenței adezive dintre straturile critice, cum ar fi sticla, etilen-acetat de vinil (EVA) sau elastomer poliolefin (poe), încapsularea celulelor solare și foaia din spate. Aceste măsurători sunt vitale, deoarece se corelează direct cu capacitatea modulului de a rezista delaminarii, un mod de defecțiune primară care poate duce la pierderea de energie, pătrunderea umezelii și, în cele din urmă, la o defecțiune catastrofală. Cu toate acestea, datele generate de acest tester sunt la fel de demne de încredere ca și procesul de calibrare care îl sprijină. Fără o calibrare regulată și meticuloasă, cel mai avansat tester de rezistență la forfecare și de peel test pentru module fotovoltaice (pv) devine puțin mai mult decât o bucată scumpă de metal, producând numere de valabilitate îndoielnică care pot compromite un întreg lot de producție sau un proiect de cercetare și dezvoltare.

Rolul critic al calibrării: Mai mult decât o verificare de rutină

Calibrarea este actul de a compara măsurătorile unui instrument cu un standard de referință cunoscut pentru a cuantifica și a elimina orice erori în acuratețea acestuia. Pentru un test de exfoliere și tester de rezistență la forfecare pentru module fotovoltaice (PV), aceasta nu este o simplă formalitate administrativă, ci un imperativ tehnic. Importanța acestui proces poate fi împărțită în mai multe domenii cheie.

În primul rând, calibrarea asigură integritatea și trasabilitatea datelor . Rezultatele acestor testere, cum ar fi o valoare a rezistenței la exfoliere de 180 de grade sau o rezistență la forfecare în newtoni pe milimetru pătrat, sunt utilizate pentru a valida dacă materialele îndeplinesc standarde internaționale stricte, cum ar fi iec 61215 , iec 61730-2 (mst 35 și mst 36) , și iec 62788-1-4 . Aceste standarde definesc nivelurile minime acceptabile de aderență necesare pentru ca un modul să fie certificat ca fiabil pentru implementarea pe teren pe termen lung. Datele inexacte ar putea duce la acceptarea modulelor substandard, riscând eșec prematur în domeniu, sau respingerea modulelor perfect bune, ducând la pierderi financiare inutile. Calibrarea precisă oferă trasabilitatea necesară pentru a demonstra că fiecare punct de date poate fi de încredere și este legat de standardele de măsurare naționale sau internaționale.

În al doilea rând, calibrarea este esențială pentru controlul proceselor și îmbunătățirea calității . Într-un mediu de producție, puterea de aderență constantă este un indicator cheie de performanță. Ușoare deplasări în celula de sarcină a unui tester sau senzorul de deplasare pot masca adevăratele tendințe în procesul de producție. De exemplu, o scădere treptată a rezistenței măsurate la exfoliere ar putea fi interpretată greșit ca o problemă cu procesul de laminare EVA, când, de fapt, testerul în sine iese din specificație. Calibrarea regulată izolează performanța echipamentului de testare de performanța materialelor, permițând inginerilor să ia decizii precise, bazate pe date, pentru a optimiza parametrii de laminare cum ar fi temperatura, presiunea și timpul de vid.

În plus, calibrarea este valabilă conformitatea si certificarea . Auditorii și organismele de certificare necesită dovezi documentate că toate echipamentele de testare sunt întreținute și calibrate într-un program regulat. Un program robust de calibrare, care necesită adesea acreditare la standarde precum ISO/iec 17025, este un aspect nenegociabil al funcționării unui laborator certificat de testare a modulelor fotovoltaice. Fără aceasta, întreaga valabilitate a rapoartelor de testare poate fi pusă sub semnul întrebării, anulând potențial certificările de produs.

În cele din urmă, calibrarea protejează investiții și reduce riscul . A Tester de rezistență la forfecare și testare la decojire pentru module fotovoltaice (PV). este o investiție de capital semnificativă. Calibrarea corectă își menține acuratețea și fiabilitatea în timp, protejând acea investiție. Mai important, atenuează riscul financiar și reputațional enorm asociat cu expedierea produselor care pot eșua pe teren din cauza unor defecte de încapsulare nedetectate. Este o măsură proactivă care este mult mai rentabilă decât gestionarea cererilor de garanție și a retragerilor.

Procesul de calibrare: O abordare sistematică

Calibrarea a Tester de rezistență la forfecare și testare la decojire pentru module fotovoltaice (PV). este o procedură detaliată care ar trebui efectuată de tehnicieni instruiți, folosind adesea servicii de calibrare acreditate. Procesul implică de obicei verificarea acurateții a două sisteme primare: sistemul de măsurare a forței și sistemul de control al deplasării sau al vitezei.

1. Pregătirea pre-calibrare
Înainte de efectuarea oricăror măsurători, se efectuează o inspecție vizuală a echipamentului. Aceasta include verificarea eventualelor deteriorări fizice ale cadrului de încărcare, mânerelor și dispozitivelor de fixare. Mânerele utilizate pentru testele de exfoliere (de multe ori mânerele cu role) și testele de forfecare în poală (de obicei mânerele cu pană sau pneumatice) trebuie inspectate pentru uzură și aliniere, deoarece mânerele nealiniate pot introduce momente de încovoiere și erori semnificative în măsurare. Testerul trebuie instalat într-un mediu controlat, fără vibrații și fluctuații semnificative de temperatură, conform specificațiilor producătorului.

2. Calibrarea sistemului de măsurare a forței
Inima testerului este traductorul său de forță sau celula de sarcină. Calibrarea acestui sistem este primordială.

• Standarde de referință: calibrarea se realizează folosind celule de sarcină de referință pentru gradul de calibrare or greutăți moarte care sunt ele însele urmăribile la standardele naționale (de exemplu, nist în Statele Unite ale Americii sau nim în China). Greutățile moarte sunt de obicei utilizate pentru intervale de forță mai mici și oferă cea mai mare precizie posibilă pentru verificări.
• Procedura: standardul de referință este conectat în serie cu celula de sarcină proprie a testerului. Mașinii i se comandă apoi să aplice o forță în tensiune (și uneori compresie, dacă este cazul) printr-o serie de puncte crescătoare și descrescătoare pe întregul domeniu de forță al instrumentului. De exemplu, măsurătorile pot fi efectuate la 10%, 20%, 50%, 80% și 100% din capacitatea instrumentului.
• Analiza datelor: la fiecare punct de forță, citirea din standardul de referință este comparată cu citirea din sistemul testerului. Eroarea este calculată și parametrii ca repetabilitate , precizie , și histerezis sunt evaluate. Scopul este de a se asigura că eroarea de măsurare a forței se încadrează în toleranțele specificate de producător și standardele de testare relevante, adesea în ±0,5% sau mai mult din valoarea indicată.

3. Calibrarea sistemului de deplasare și viteză
Rata la care se efectuează un test este critică pentru obținerea unor rezultate comparabile, deoarece puterea de aderență poate fi sensibilă la viteză.

• Standarde de referință: această calibrare se realizează folosind a traductor de deplasare calibrat sau a interferometru laser .
• Procedura: traductorul de referință este configurat pentru a măsura deplasarea reală a traversei. Capul transversal al mașinii este apoi deplasat la diferite viteze specificate (de exemplu, 50 mm/min, 100 mm/min, 200 mm/min) pe o distanță cunoscută.
• Analiza datelor: valorile deplasării și vitezei raportate de mașina de testare sunt comparate cu valorile măsurate de standardul de referință. Precizia poziției traversei și consistența vitezei sunt verificate ca fiind în limite acceptabile, de obicei un mic procent din valoarea setată.

4. Verificare software și achiziție de date
Testerii moderni sunt controlați de software sofisticat. Calibrarea implică, de asemenea, verificarea faptului că software-ul achiziționează, procesează și raportează corect datele de la senzori. Acest lucru poate implica introducerea de semnale electrice cunoscute în sistemul de achiziție de date pentru a simula ieșirile senzorilor și pentru a confirma că software-ul le interpretează corect.

5. Documentare și certificare
După finalizarea cu succes a calibrării, a certificat de calibrare este emis. Acest document este o înregistrare crucială. Acesta detaliază procedurile urmate, standardele utilizate, condițiile de mediu, datele așa cum au fost găsite (dacă au fost în afara toleranței înainte de ajustare) și datele care au rămas (după ajustare). De asemenea, va indica incertitudinea de măsurare pentru procesul de calibrare în sine. Orice ajustări făcute pentru a aduce echipamentul la specificații sunt înregistrate. Acest certificat oferă dovada necesară de trasabilitate și conformitate pentru auditori și clienți.

Un rezumat tipic de calibrare poate fi prezentat după cum urmează:

Implementarea unui program de calibrare: Frecventa si service

Stabilirea unui program de calibrare de rutină este esențială. Frecvența calibrării depinde de mai mulți factori: frecvența de utilizare a testerului, criticitatea măsurătorilor, stabilitatea echipamentului și cerințele standardelor de calitate. O practică comună este an calibrare anuală ciclu. Cu toate acestea, dacă echipamentul este utilizat intens sau într-un mediu critic de control al calității, un program semestrial poate fi garantat. În plus, multe facilități funcționează verificări intermediare folosind probe de control zilnice sau săptămânale sau dispozitive de verificare mai simple pentru a se asigura că echipamentul rămâne într-o stare de control între calibrări complete.

Companiile pot alege între două opțiuni principale de servicii: calibrare internă or serviciu de calibrare acreditat terță parte . Calibrarea internă necesită o investiție semnificativă în standarde de referință, personal instruit și un sistem de calitate stabilit pentru a menține trasabilitatea. Pentru majoritatea producătorilor și laboratoarelor, angajarea unui furnizor extern de servicii de calibrare acreditat este cea mai eficientă și fiabilă metodă. Acești furnizori trimit laboratoare mobile la fața locului sau solicită ca instrumentul să fie expediat la unitatea lor, asigurându-se că calibrarea este efectuată la cele mai înalte standarde acreditate.

Calibrarea a Tester de rezistență la forfecare și testare la decojire pentru module fotovoltaice (PV). este un pilon fundamental al asigurării calității în industria fotovoltaică. Transcende o sarcină simplă de întreținere, servind drept verigă critică care asigură fiabilitatea, acuratețea și trasabilitatea datelor utilizate pentru a evalua durabilitatea modulelor solare. Fără aceasta, credibilitatea rezultatelor testelor dispare, punând în pericol calitatea produsului, conformitatea cu reglementările și, în cele din urmă, reputația financiară și reputația unui producător. Prin implementarea unui program de calibrare riguros și regulat, susținut de o documentație amănunțită, companiile pot avea încredere deplină în măsurătorile forței de aderență. Această încredere îi dă putere să producă module fotovoltaice de înaltă calitate, fiabile care va funcționa conform așteptărilor timp de decenii în domeniu, sprijinind astfel tranziția globală către energie durabilă cu integritate și excelență tehnologică.
