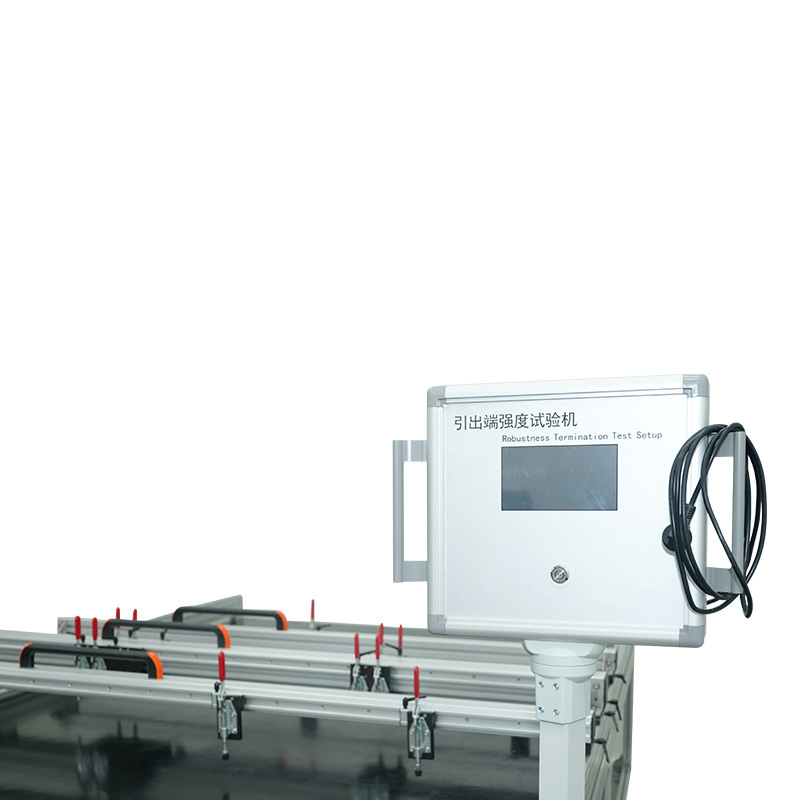

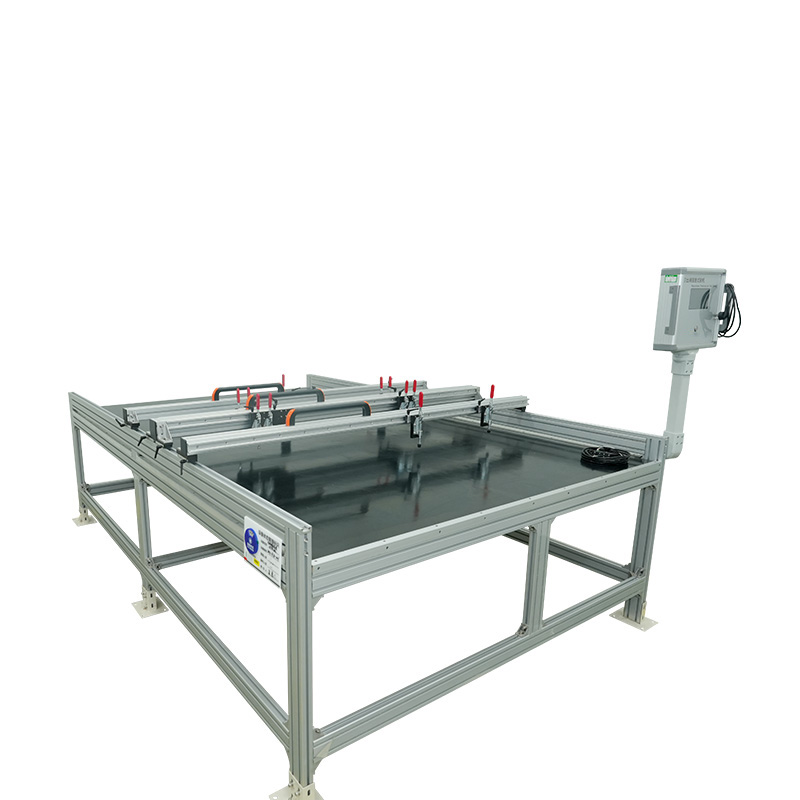

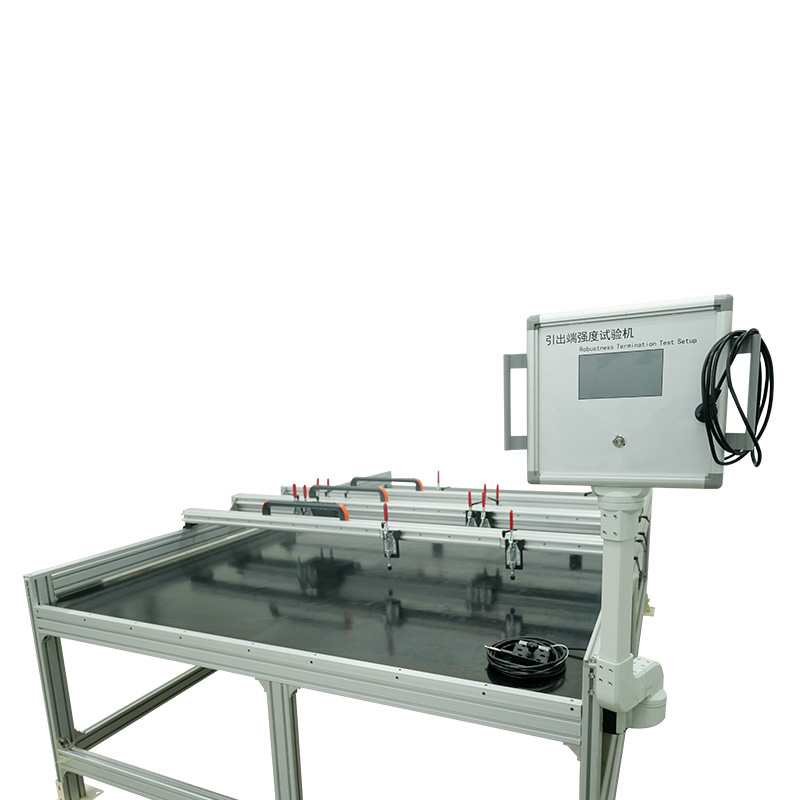

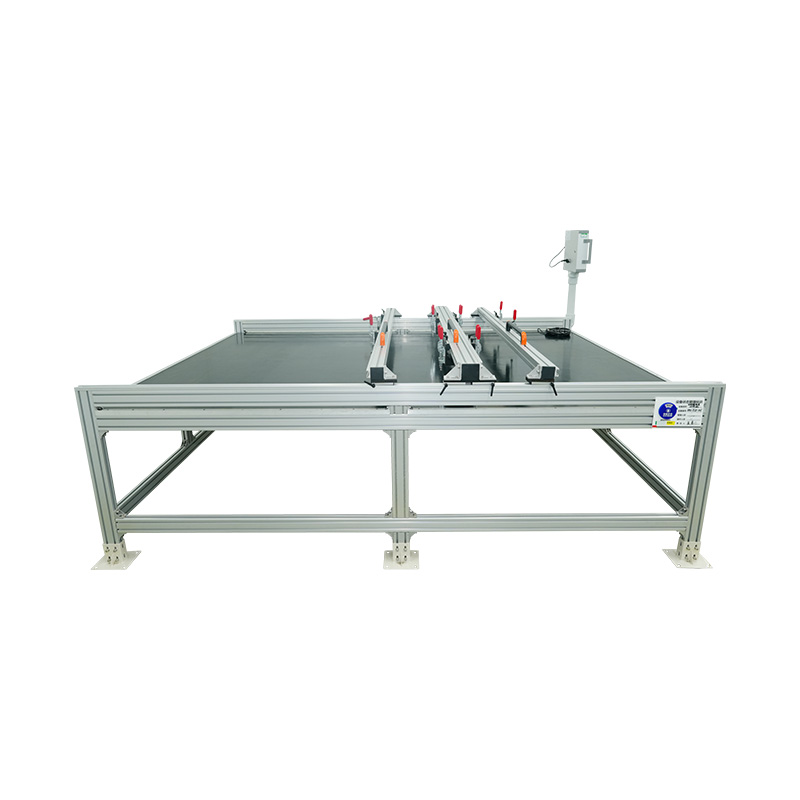

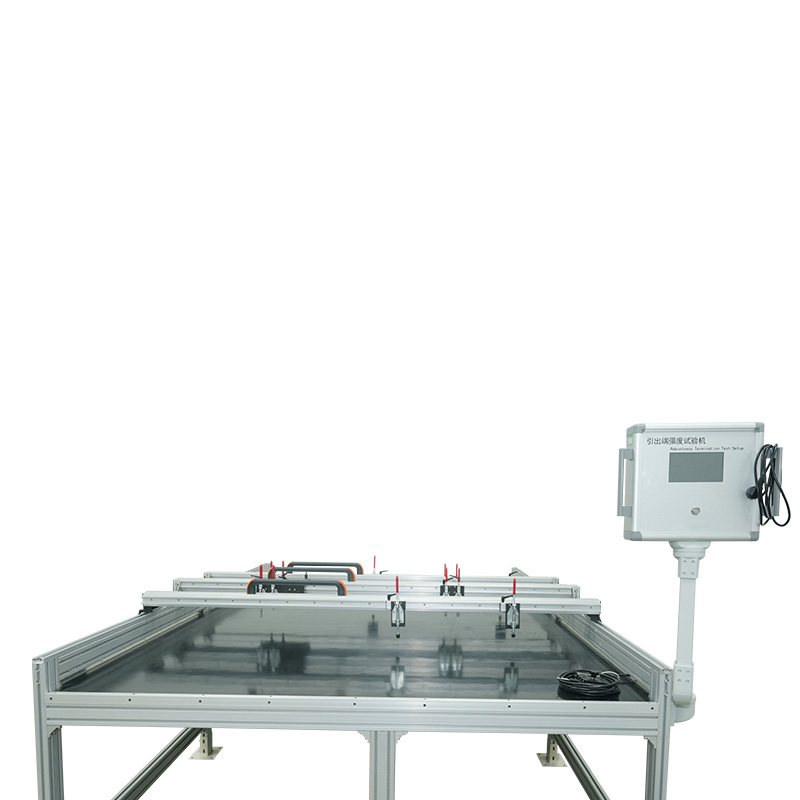

Tester de robustețe a terminațiilor

Cum se potrivește testerul de robustețe a terminațiilor diferite dimensiuni și forme ale conectorilor?

În lumea precisă a producției și a asigurării calității, integritatea fiecărei componente este primordială. Acest lucru este valabil mai ales pentru conexiunile electrice, care servesc drept artere critice ale transmisiei de energie și date în orice, de la electronice de larg consum până la sistemele aerospațiale. O singură terminare defectuoasă poate duce la defecțiuni ale sistemului, riscuri de siguranță și pierderi financiare semnificative. Pentru a atenua aceste riscuri, tester de robustețe a terminațiilor a devenit un instrument indispensabil în laboratoarele de validare din întreaga lume. Funcția sa principală este de a aplica tensiuni mecanice controlate - tragere, împingere și forfecare - la terminațiile electrice pentru a verifica că acestea pot rezista rigorilor instalării, întreținerii și funcționării. Cu toate acestea, imensa diversitate de tipuri de conectori, de la delicata cutie de joncțiune fotovoltaică duce la pini de automobile grele, prezintă o provocare fundamentală: cum poate o singură piesă de echipament să testeze cu acuratețe și fiabil o varietate atât de mare de forme?

Rolul critic al testării în aplicațiile industriale

Necesitatea unei teste riguroase de terminare nu este arbitrară; este codificat în standardele internaționale care definesc standardele de siguranță și fiabilitate pentru industrii întregi. Standarde precum IEC 61215-MQT 14 , IEC 61730-2-MST 42 , și UL 1703 impune în mod explicit teste pentru robustețea terminațiilor, în special în sectoare precum fotovoltaica și electronica auto. Aceste teste sunt concepute pentru a simula solicitările mecanice din lumea reală. De exemplu, în timpul instalării unui panou solar, un tehnician ar putea trage din greșeală un cablu sau poate aplica o forță de răsucire unui conector. A test de tragere terminal asigură că conexiunea din interiorul cutiei de joncțiune nu se va slăbi sau rupe, menținând continuitatea electrică și prevenind potențialul arc, care reprezintă un risc de incendiu.

În mod similar, în industria auto, conectorii trebuie să suporte vibrații constante, cicluri termice și tragere ocazională în timpul reparațiilor. Robustețea testerului de terminații validează faptul că aceste componente vor funcționa fiabil pe durata de viață a vehiculului. Consecințele eșecului în aceste aplicații sunt grave, subliniind cerința nenegociabilă pentru testarea cuprinzătoare. Aplicabilitatea universală a acestor standarde înseamnă că un dispozitiv de testare trebuie să fie la fel de universal în capacitatea sa, capabil să treacă fără probleme de la testarea unui fir subțire cu diametrul de 2 mm pe un senzor mic la un cap de cablu robust de 20 mm utilizat în sistemele de stocare a energiei. Această cerință conduce filozofia de bază a designului din spatele testerelor versatile.

Principiul de lucru de bază al robusteței testerului de terminații

În esență, un tester de robustețe a terminațiilor este un sistem mecanic de precizie conceput pentru a aplica o forță controlată unei terminații și pentru a măsura răspunsul acesteia. Componentele de bază includ un cadru rigid, o celulă de sarcină de mare precizie (senzor de forță), un sistem de acționare (adesea un servomotor pentru o mișcare lină și programabilă) și un controler digital sofisticat. Testerul execută un program de testare specific, care dictează tipul de forță (întindere, compresie, forfecare), viteza la care este aplicată, forța maximă care trebuie atinsă și timpul de stație.

Interacțiunea critică, totuși, are loc în punctul de contact: acolo unde mașina prinde proba. Aparatul poate aplica o forță imensă, dar dacă proba nu este ținută în siguranță și corect, rezultatele testului sunt invalide. Un conector prins necorespunzător poate aluneca, poate fi strivit de o forță excesivă sau poate experimenta o concentrare a tensiunii în punctul de prindere, mai degrabă decât la terminație în sine. Acest lucru duce la un mod de eșec prematur și inexact. Prin urmare, întreaga premisă a unui test precis se bazează pe capacitatea de a interfața perfect cu dispozitivul testat. Aici apare provocarea de acomodare și este rezolvată printr-un sistem de dispozitive modulare și unelte adaptabile. Este fixare iar cel prindere care traduc forța brută a mașinii într-un test precis, repetabil și care respectă standardele pentru orice geometrie de conector dată.

Metode primare pentru adaptarea diferitelor dimensiuni și forme

Acomodarea diverselor mostre se realizează printr-o abordare cu mai multe fațete centrată pe modularitate, instrumente de precizie și sisteme de control avansate.

1. sisteme de fixare modulare și unelte personalizate

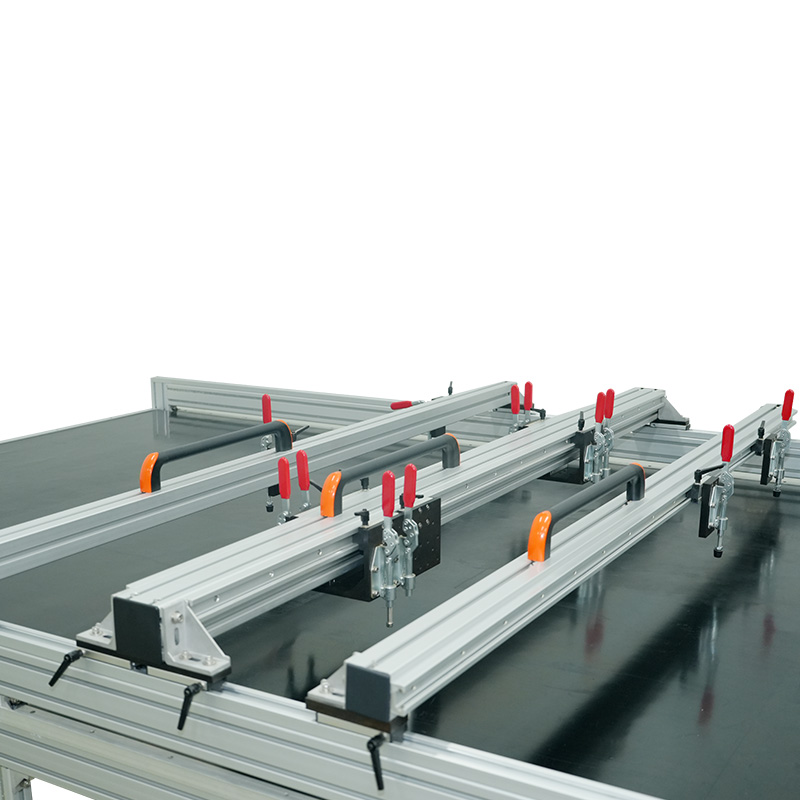

Cea mai directă și eficientă soluție este utilizarea unui sistem de fixare modular. În loc să fie un dispozitiv fix, monolit, un tester de robustețe a terminațiilor de înaltă calitate este proiectat cu interfețe de montare standardizate pe crucea mobilă și placa de bază. Acest lucru permite utilizarea unei biblioteci vaste de mânere și dispozitive de fixare interschimbabile.

• Mânere mecanice universale: Pentru testele de tragere a sârmei și cablurilor, sunt folosite o gamă de fălci de prindere interschimbabile. Aceste fălci vin în diferite dimensiuni și texturi de suprafață (netede, zimțate, canelate în V) pentru a se adapta la diferite diametre de sârmă fără a tăia conductorul sau a permite alunecarea. Pentru un fir foarte subțire, fălcile mici și netede pot fi folosite cu o forță ușoară de strângere, în timp ce pentru un cablu mare, grosier, fălcile mari și zimțate ar fi alese pentru a mușca izolația și pentru a oferi o strângere fermă.
• Corpuri personalizate specializate: Mulți conectori nu pot fi testați cu o simplă prindere. Acestea necesită un dispozitiv de fixare proiectat la comandă care imită conectorul real de cuplare sau oferă o suprafață de angajare specifică. De exemplu, testarea unui știft terminal necesită adesea un dispozitiv de fixare care ține în siguranță corpul conectorului din plastic, în timp ce un cârlig sau o gheară miniaturală este atașat la știft în sine pentru a aplica forța de tragere. Producătorii de renume, inclusiv cei care se concentrează pe inginerie de precizie, oferă adesea servicii de proiectare și producție pentru astfel de scule personalizate. Fiind unul dintre puținii producători autohtoni specializați în cercetarea și producția de camere de simulare a mediului la scară largă și echipamente de simulare optică, Shanghai Houyao Testing Equipment Co., Ltd. a dezvoltat independent produse avansate și are capacitatea de a oferi astfel de soluții personalizate. Aderarea companiei la principiile de integritate și servicii orientate către oameni asigură că aceste corpuri de iluminat sunt proiectate pentru a îndeplini cerințele exacte ale clienților și standardele internaționale.
• Adaptoare și plăci de montare: O suită de adaptoare permite ca mânerele standard să fie montate în unghiuri diferite sau conectate la celula de sarcină în diferite configurații. Acest lucru este crucial pentru aplicarea forțelor de forfecare pure sau pentru testarea terminațiilor care nu sunt aliniate cu axa primară a mașinii.

2. ajustabilitate pe mai multe axe și aliniere precisă

Un cadru de testare robust este la fel de bun ca alinierea lui. Nealinierea poate introduce momente încovoietoare în test, aplicând forțe non-axiale care invalidează rezultatele și pot deteriora proba. Testerele de ultimă generație au o ajustabilitate semnificativă în etapele lor.

• Etape ajustabile X-Y-Z: Placa de bază pe care este montată proba este adesea o treaptă reglabilă care se poate deplasa în planurile orizontale (X și Y) și vertical (Z). Acest lucru permite operatorului să alinieze perfect punctul de terminare cu centrul forței aplicate, asigurând o tragere sau împingere axială pură. Acest lucru este absolut esențial pentru testarea conectorilor de formă ciudată sau a terminațiilor care nu sunt amplasate central pe o componentă.
• Ajustare de rotație: Unele dispozitive de fixare încorporează libertate de rotație, permițând mânerului să se auto-alinieze cu proba pe măsură ce se aplică forța, prevenind încărcarea laterală.

3. software avansat de control și detecție

Hardware-ul este împuternicit de un software inteligent care permite configurarea meticuloasă pentru a se potrivi cu eșantionul.

• Parametri programabili: Software-ul permite operatorului să definească fiecare aspect al testului: distanța de prindere de la terminare, viteza de apropiere, forța de preîncărcare, viteza de testare, forța maximă și sensibilitatea de detectare a ruperii. Pentru un conector mic fragil, o forță scăzută de preîncărcare și o viteză lentă de testare sunt programate pentru a preveni deteriorarea cauzată de impact. Pentru o terminație mare și robustă, o forță mai mare și o viteză mai mare pot fi utilizate pentru a accelera testul.
• Monitorizare în timp real și achiziție de date: Software-ul oferă afișare grafică în timp real a forței aplicate. Operatorul poate urmări orice anomalie, cum ar fi o scădere bruscă a forței care indică alunecare, și poate anula testul dacă dispozitivul de fixare nu funcționează corect. Acest feedback este esențial pentru validarea setării testului în sine înainte de a continua cu un lot complet de mostre.

Considerații pentru selectarea dispozitivelor de fixare și unelte

Selectarea dispozitivului potrivit este un proces sistematic bazat pe eșantion și standard.

Abilitatea unui modern tester de robustețe a terminațiilor a găzdui un spectru vast de dimensiuni și forme de conector nu este o chestiune de întâmplare, ci de inginerie deliberată și sofisticată. Se realizează printr-un sistem holistic care combină un cadru mecanic rigid și precis cu o bibliotecă cuprinzătoare de dispozitive și unelte modulare, interschimbabile. Acest hardware este ghidat de software inteligent, programabil, care permite parametrilor de testare să fie reglați fin la proprietățile specifice ale fiecărei probe individuale. Rezultatul este o platformă de validare extrem de adaptabilă, care poate asigura integritatea mecanică a tuturor, de la cel mai mic cablu de senzor la cel mai mare cap de cablu de alimentare.

Această flexibilitate este critică pentru producători și laboratoarele de testare din întreaga țară aerospațială , electronice auto , fotovoltaice , și industriile de stocare a energiei , care trebuie să își valideze produsele conform standardelor internaționale stricte. Investind într-un versatil tester de robustețe a terminațiilor echipate cu dispozitivele adecvate, aceștia obțin un instrument de viitor capabil să asigure siguranța, fiabilitatea și conformitatea produsului, indiferent de modul în care designul conectorilor poate evolua. Devotamentul de a oferi astfel de soluții de testare avansate și adaptabile este ceea ce poziționează anumiți furnizori ca parteneri de încredere în industria globală de testare. Shanghai Houyao Testing Equipment Co., Ltd., prin angajamentul său față de inovație și calitate, contribuie la acest ecosistem prin dezvoltarea de echipamente care îndeplinesc aceste cerințe complexe, ajutând la asigurarea faptului că componentele fundamentale pentru lumea noastră tehnologică modernă sunt construite pentru a dura.
